[導讀]在弱電行業，光纖的應用涉及到各個領域，光纖傳輸知識是我們必須熟知的內容


　　前言：
　　在弱電行業，光纖的應用涉及到各個領域，光纖傳輸知識是我們必須熟知的內容，今天的文章包含了我們經常用的光纖知識。對于一些新手很有幫助！
　　正文：
　　光纖通信的優點
　　●通信容量大
　　●中繼距離長
　　●不受電磁干擾
　　●資源豐富
　　●光纖重量輕、體積小
　　光通信發展簡史

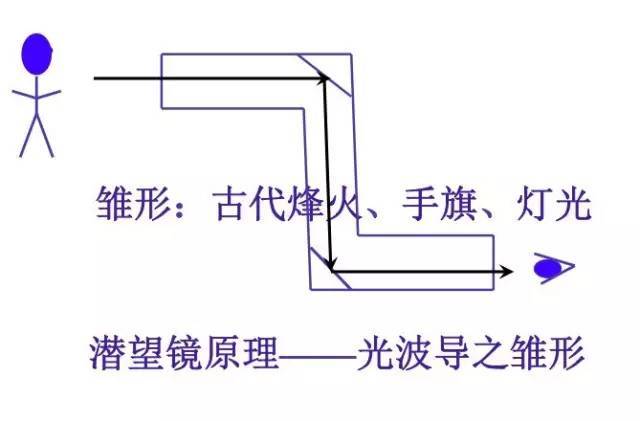

　　2000多年前，烽火臺——燈光、旗語
　　1880年，光電話——無線光通信
　　1970年，光纖通信
　　●1966年“光纖之父”高錕博士首次提出光纖通信的想法。
　　●1970年貝爾研究所林嚴雄在室溫下可連續工作的半導體激光器。
　　●1970年康寧公司的卡普隆(Kapron) 之作出損耗為20dB/km光纖。
　　●1977年芝加哥第一條45Mb/s的商用線路。

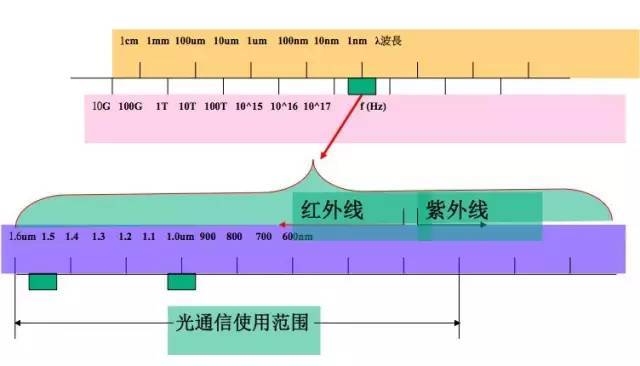

　　電磁波譜

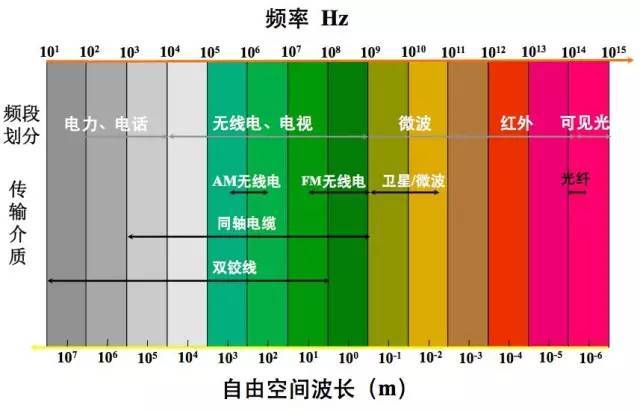

　　通信波段劃分及相應傳輸媒介

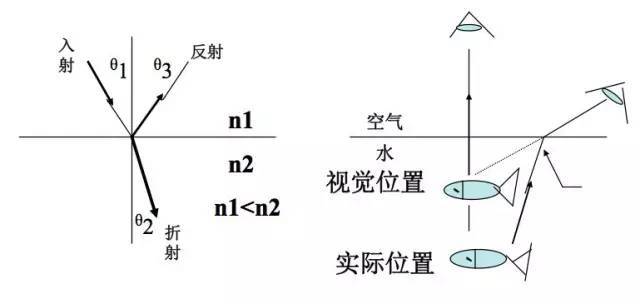

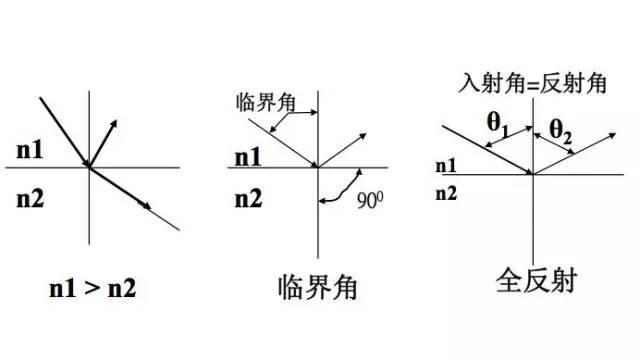

　　光的折射/反射和全反射
　　因光在不同物質中的傳播速度是不同的，所以光從一種物質射向另一種物質時，在兩種物質的交界面處會產生折射和反射。而且，折射光的角度會隨入射光的角度變化而變化。當入射光的角度達到或超過某一角度時，折射光會消失，入射光全部被反射回來，這就是光的全反射。不同的物質對相同波長光的折射角度是不同的（即不同的物質有不同的光折射率），相同的物質對不同波長光的折射角度也是不同。光纖通訊就是基于以上原理而形成的。
　　反射率分布：表征光學材料的一個重要參數是折射率，用N表示，真空中的光速C與材料中光速V之比就是材料的折射率。
　　N＝C/V
　　光纖通信用的石英玻璃的折射率約為1.5
　　光通信的發展過程


　　光的基本知識

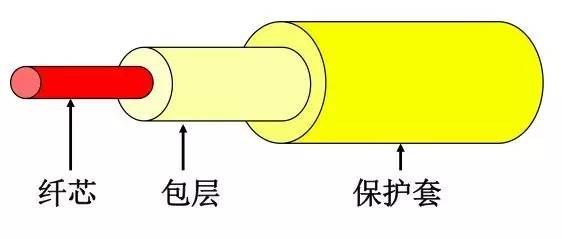

　　光纖結構
　　光纖裸纖一般分為三層：
　　第一層：中心高折射率玻璃芯（芯徑一般為9-10μm,(單模）50或62.5（多模）。
　　第二層：中間為低折射率硅玻璃包層（直徑一般為125μm）。
　　第三層：最外是加強用的樹脂涂層。


　　1)纖芯 core：折射率較高，用來傳送光；
　　2)包層 coating：折射率較低，與纖芯一起形成全反射條件；
　　3)保護套 jacket：強度大，能承受較大沖擊，保護光纖。
　　3mm光纜 ：橘色， MM，多模；黃色，SM，單模

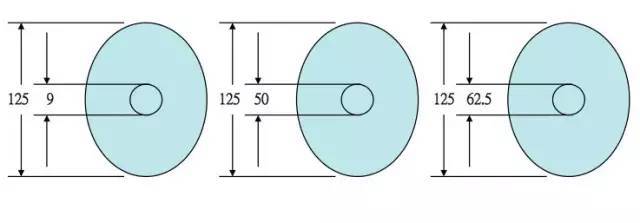

　　光纖的尺寸
　　外徑一般為125um(一根頭發平均100um)
　　徑：單模9um；多模50/62.5um


　　數值孔徑
　　入射到光纖端面的光并不能全部被光纖所傳輸，只是在某個角度范圍內的入射光才可以。這個角度就稱為光纖的數值孔徑。光纖的數值孔徑大些對于光纖的對接是有利的。不同廠家生產的光纖的數值孔徑不同
　　光纖的種類
　　按光在光纖中的傳輸模式可分為：
　　多模（Multi-Mode） (簡稱：MM） ；單模（Single-Mode）(簡稱：SM）
　　多模光纖：中心玻璃芯較粗（50或62.5μm），可傳多種模式的光。但其模間色散較大，這就限制了傳輸數字信號的頻率，而且隨距離的增加會更加嚴重。例如：600MB/KM的光纖在2KM時則只有300MB的帶寬了。因此，多模光纖傳輸?shù)木嚯x就比較近，一般只有幾公里。
　　單模光纖：中心玻璃芯較細（芯徑一般為9或10μm），只能傳一種模式的光。實際上是階躍型光纖的種，只是纖芯徑很小，理論上只允許單一傳播途徑的直進光入射至光纖內，并在纖芯內作直線傳播。光纖脈沖幾乎沒有展寬。因此，其模間色散很小，適用于遠程通訊，但其色度色散起主要作用，這樣單模光纖對光源的譜寬和穩定性有較高的要求，即譜寬要窄，穩定性要好。
　　光纖的分類
　　按材料分類：
　　玻璃光纖：纖芯與包層都是玻璃，損耗小，傳輸距離長，成本高；
　　膠套硅光纖：纖芯是玻璃，包層為塑料，特性同玻璃光纖差不多，成本較低；
　　塑料光纖：纖芯與包層都是塑料，損耗大，傳輸距離很短，價格很低。多用于家電、音響，以及短距的圖像傳輸。
　　按最佳傳輸頻率窗口：常規型單模光纖和色散位移型單模光纖。
　　常規型：光纖生產長家將光纖傳輸頻率最佳化在單一波長的光上，如1300nm。
　　色散位移型：光纖生產長家將光纖傳輸頻率最佳化在兩個波長的光上，如：1300nm和1550nm。
　　突變型：光纖中心芯到玻璃包層的折射率是突變的。其成本低，模間色散高。適用于短途低速通訊，如：工控。但單模光纖由于模間色散很小，所以單模光纖都采用突變型。
　　漸變型光纖：光纖中心芯到玻璃包層的折射率是逐漸變小，可使高模光按正弦形式傳播，這能減少模間色散，提高光纖帶寬，增加傳輸距離，但成本較高，現在的多模光纖多為漸變型光纖。
　　常用光纖規格
　　光纖尺寸：
　　1)單模纖芯直徑：9/125μm，10/125μm　　　
　　2)包層外徑（2D）＝125μm
　　3)一次涂敷外徑＝250μm
　　4)尾纖：300μm
　　5)多模：50/125μm，歐洲標準；62.5/125μm，美國標準
　　6)工業，醫療和低速網絡：100/140μm， 200/230μm 　　　　　　　　　
　　7)塑料：98/1000μm，用于汽車控制
　　光纖衰減
　　造成光纖衰減的主要因素有：本征，彎曲，擠壓，雜質，不均勻和對接等。
　　本征：是光纖的固有損耗，包括：瑞利散射，固有吸收等。
　　彎曲：光纖彎曲時部分光纖內的光會因散射而損失掉，造成的損耗。
　　擠壓：光纖受到擠壓時產生微小的彎曲而造成的損耗。
　　雜質：光纖內雜質吸收和散射在光纖中傳播的光，造成的損失。
　　不均勻：光纖材料的折射率不均勻造成的損耗。
　　對接：光纖對接時產生的損耗，如：不同軸（單模光纖同軸度要求小于0.8μm），端面與軸心不垂直，端面不平，對接心徑不匹配和熔接質量差等。
　　光纜的種類
　　1)按敷設方式分有：自承重架空光纜，管道光纜，鎧裝地埋光纜和海底光纜。
　　2)按光纜結構分有：束管式光纜，層絞式光纜，緊抱式光纜，帶式光纜，非金屬光纜和可分支光纜。
　　3)按用途分有：長途通訊用光纜、短途室外光纜、混合光纜和建筑物內用光纜。
　　光纜的接續與成端
　　光纜的接續與成端是光纜線路維護人員必須掌握的基本技能。
　　光纜的接續技術分類：
　　1)光纖的接續技術和光纜的接續技術兩部分。
　　2)光纜的成端類似光纜的接續，只不過由于接頭材料不同而操作該當也有所不同。
　　光纖接續的種類
　　光纜接續一般可分為兩大類：
　　1)光纖的固定接續（俗稱死接頭）。一般采用光纖熔接機；用于光纜直接頭。
　　2)光纖的活動接頭（俗稱活接頭）。用能夠拆卸的連接器連接（俗稱活接頭）。用于光纖跳線、設備連接等地方
由于光纖端面的不完整性和光纖端面壓力的不均勻性，一次放電熔接光纖的接頭損耗還比較大，現在采用二次放電熔接法。先對光纖端面預熱放電，給端面整形，去除灰塵和雜物，同時通過預熱使光纖端面壓力均勻。
　　光纖連接損耗的監測方法
　　光纖連接損耗的監測方法有三種：
　　1、在熔接機上進行監測。
　　2、光源、光功率計監測。
　　3、OTDR測量法
　　光纖接續的操作方法
　　光纖接續操作一般分為：
　　1、光纖端面的處理。
　　2、光纖的接續安裝。
　　3、光纖的熔接。
　　4、光纖接頭的保護。
　　5、余纖的盤留五個步驟。
　　通常整個光纜的接續按以下步驟進行：
　　第一步：大量好長度，開剝光纜，除去光纜護套；
　　第二步：清洗、去除光纜內的石油填充膏。
　　第三步：捆扎好光纖。
　　第四步：檢查光纖心數，進行光纖對號，核對光纖色標是否有誤；
　　第五步：加強心接續；
　　第六步：各種輔助線對，包括公務線對、控制線對、屏蔽地線等接續（如果有上述線對。
　　第七步：光纖的接續。
　　第八步：光纖接頭保護處理；
　　第九步：光纖余纖的盤庫留處理；
　　第十步：完成光纜護套的接續；
　　第十一步：光纜接頭的保護。

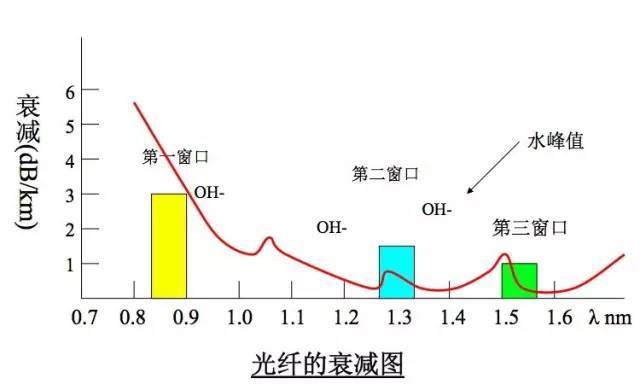

　　光纖的損耗
　　1310 nm : 0.35 ~ 0.5 dB/Km
　　1550 nm : 0.2 ~ 0.3dB/Km
　　850 nm : 2.3 ~ 3.4 dB/Km
　　光纖熔接點損耗：0.08dB/點
　　光纖熔接點 1點/2km
　　常見光纖名詞
　　1)衰減
　　衰減：光在光纖中傳輸時的能量損耗，單模光纖1310nm 0.4~0.6dB/km，1550nm 0.2~0.3dB/km；塑料多模光纖300dB/km


　　2)色散
　　色散(Dispersion)：光脈沖沿著光纖行進一段距離后造成的頻寬變粗。它是限制傳輸速率的主要因素。
　　模間色散：只發生在多模光纖，因為不同模式的光沿著不同的路徑傳輸。
　　材料色散：不同波長的光行進速度不同。
　　波導色散：發生原因是光能量在纖芯及包層中傳輸時，會以稍有不同的速度行進。在單模光纖中，通過改變光纖內部結構來改變光纖的色散非常重要。
　　光纖類型
　　G.652零色散點在1300nm左右
　　G.653零色散點在1550nm左右
　　G.654負色散光纖
　　G.655色散位移光纖
　　全波光纖

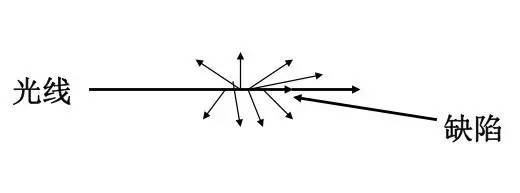

　　3)散射
　　由于光線的基本結構不完美，引起的光能量損失，此時光的傳輸不再具有很好的方向性。


　　光纖系統基礎知識

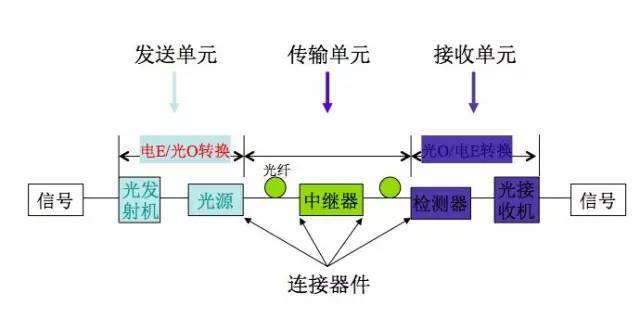

　　基本光纖系統的構架及其功能介紹：
　　1.發送單元：把電信號轉換成光信號；
　　2.傳輸單元：載送光信號的介質；
　　3.接收單元：接收光信號并轉換成電信號；
　　4.連接器件：連接光纖到光源、光檢測以及其它光纖。

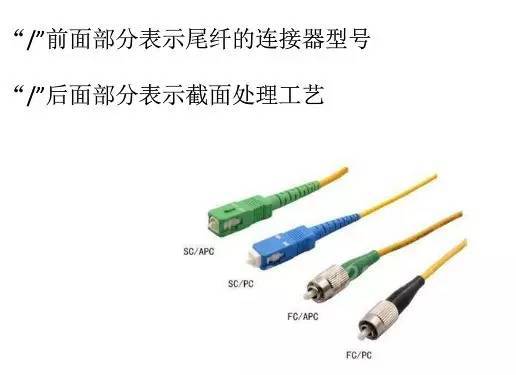

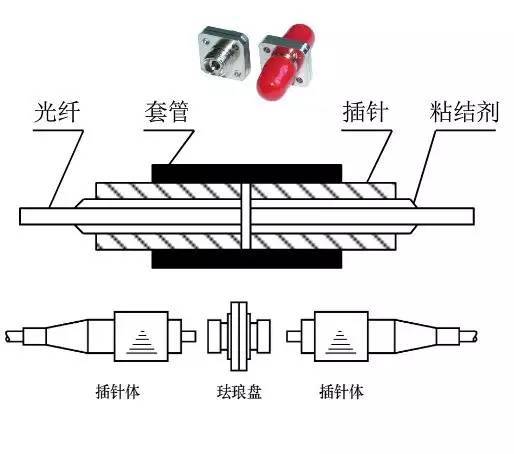

　　常用連接器類型

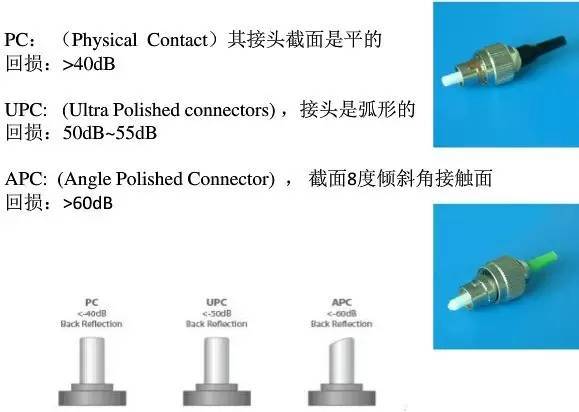

　　連接頭端面類型

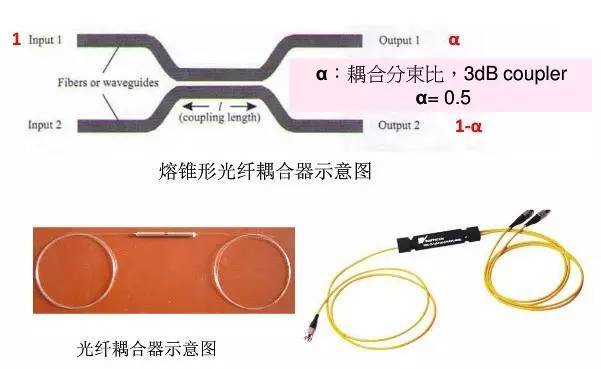

　　耦合器（coupler）
　　主要功能在分配光信號，重要應用在光纖網絡，尤其是應用在局域網，在波分復用器件上應用。
　　基本結構
　　耦合器是雙向無源器件，基本形式有樹型、星型，與耦合器對應的有分路器（splitter）

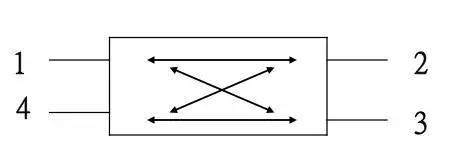

　　以圖形表示



　　波分復用器
　　WDM—Wavelength Division Multiplexer在一條光纖中傳輸多個光信號，這些光信號頻率不同，顏色不同。波分復用器就是要把多個光信號耦合進同一根光纖中；解波分復用器就是從一根光纖中把多個光信號區分出來。

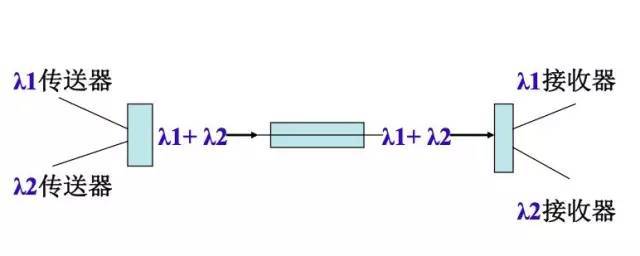

　　波分復用器（圖例）

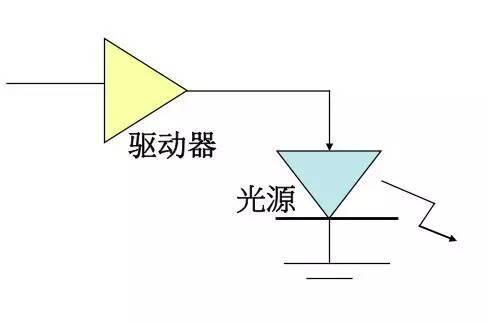

　　發送單元

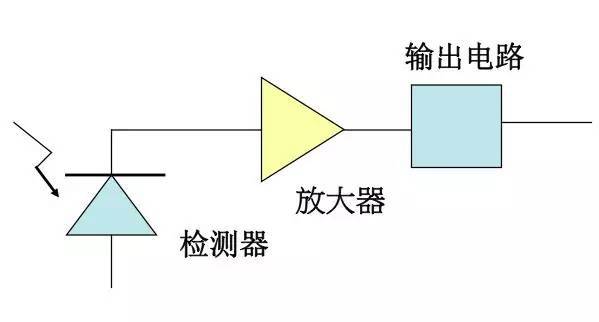

　　接收單元

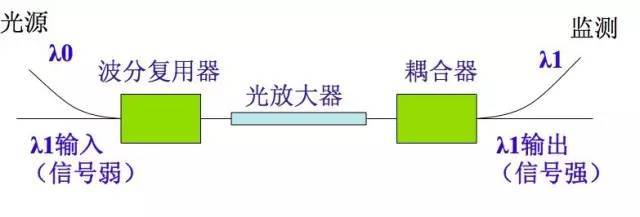

　　放大器


　　光纖數字通信

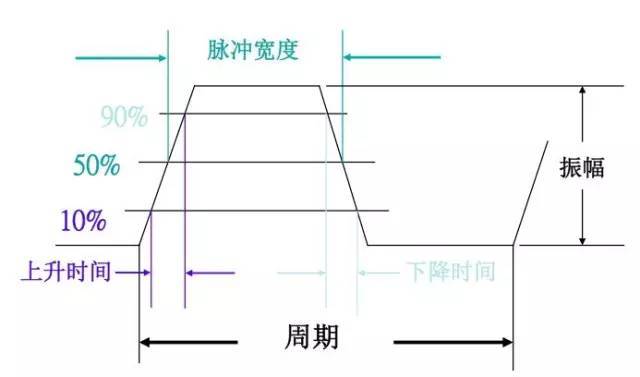

　　數字系統中脈沖的定義：
　　1.振幅：脈沖的高度在光纖系統中表示光功率能量。
　　2.上升時間：脈沖從最大振幅的10%上升到90%所需要的時間。
　　3.下降時間：脈沖從振幅的90%下降到10%所需要的時間。
　　4.脈沖寬度：脈沖在50%振幅位置的寬度，用時間表示。
　　5.周期：脈沖特定的時間，就是完成一個循環所需要的工作時間。
　　6.消光比：1信號光功率于0信號光功率的比值。
　　光纖通信中常用單位的定義：
　　1. dB = 10 log10 ( Pout / Pin )
　　Pout ：輸出功率； Pin ：輸入功率
　　2. dBm = 10 log10 ( P / 1mw)，是通信工程中廣泛使用的單位；通常表示以1毫瓦為參考的光功率；
　　example： –10dBm表示光功率等于100uw。
　　3. dBu = 10 log10 ( P / 1uw)
